Tutorial singkat ini cocok sekali buat Anda yang sedang membuat
jaringan komputer atau anda yang sedang belajar Jaringan Komputer. OK tanpa
panjang lebar kita mulai membahas.
Apa sih kabel UTP itu? Kabel UTP itu adalah kabel
khusus buat transmisi data. UTP
singkatan dari “Unshielded Twisted
Pair”. Disebut unshielded
karena kurang tahan terhadap interferensi elektromagnetik. Dan
disebut twisted pair karena di dalamnya
terdapat pasangan kabel yang disusun spiral alias saling berlilitan.
Kabel UTP ada banyak merek yang beredar di
pasaran, hanya saja yang terkenal bandel dan relatif murah adalah merek Belden – made in USA. Kalau mau
yang lebih murah dan penggunaannya banyak, maka beli saja yang satu kotak,
panjangnya sekitar 150 meter.

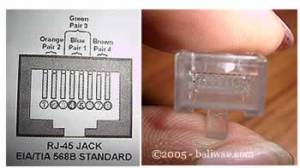

Konekktor
Konektor ini digunakan sebagai alat
penghubung antara Kabel UTP dan LAN Card atau HUB/Swicth HUB/Router.
Konektornya ini bentuknya seperti colokan
telepon hanya saja lebih besar. Nama untuk konektor ini adalah RJ-45.
Crimp Tool
Satu lagi yang sangat penting, Anda harus
punya tang khusus buat memasang konektor ke kabel UTP, istilah kerennya adalah
“crimp tool”. Alat ini gunanya untuk ‘mematikan’
atau ‘menanam’ konektor ke
kabel UTP. Jadi sekali sudah di ‘tang’, maka sudah tidak bisa dicopot lagi
konektornya.
LAN Tester
Dan untuk lebih memudahkan pengecekan
Kabel UTP yang telah terpasang RJ 45 maka gunakan LAN Tester. Bentuknya seperti kotak dan ada
lampu LED-nya delapan pasang dan bisa kedap-kedip.
OK sekarang peralatan udah siap, penulis
mulai saja. Secara umum, pemasangan kabel UTP tersebut ada dua tipe, yaitu tipe
straight dan tipe cross. Disebut tipe straight
soalnya masing-masing kabel yang jumlahnya 8 itu berkorespondensi 1-1,
langsung. Sedangkan disebut cross soalnya ada persilangan pada susunan
kabelnya.
Bingung? OK! Untuk tipe straight itu digunakan untuk menyambungkan kabel dari
client ke hub
sedangkan untuk tipe cross
adalah untuk client langsung terhubung ke client (cpu to cpu) atau juga dari hub ke hub.
Tipe Straight
Tipe ini adalah yang paling gampang
dibuat. Kenapa? Soalnya langsung korespondensinya 1-1. Standar urutannya begini
(dilihat dari lubang konektor, dari kiri ke kanan – lihat Gambar 4) :
Urutan Kabel Tipe Straight :
1. Orange putih
Orange
2. Hijau Putih
Biru
3. Biru Putih
Hijau
4. Coklat Putih
Coklat
Yang penting adalah pin nomor 1,2,3 dan 6.
Jadi misal yang disambung hanya pin 1,2,3 dan 6 sedangkan pin yang lain tidak
dipasang, tidak jadi masalah. Untuk lebih jelasnya silakan lihat gambar di
bawah ini :
Waktu akan memasangnya, maka potong ujung
kabelnya, kemudian susun kabelnya trus diratakan dengan pisau potong yang ada
pada crimp tool. Andak tidak perlu repot harus melepaskan isolasi pada bagian
ujung kabel, karena waktu Anda memasukan kabel itu ke konektor lalu ditekan
(pressed) dengan menggunakan crimp tool, sebenarnya saat itu pin yang ada di
konektor menembus sampai ke dalam kabel. Perhatikan, agar penekannya (pressing)
yang keras, soalnya kalau tidak keras kadang pin tersebut tidak tembus ke dalam
isolasi kabelnya. Kalau sudah kemudian Anda test menggunakan LAN tester.
Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang
pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses.
Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor
tersebut ada masalah. Cara paling mudah yaitu Anda tekan (press) lagi
menggunakan tang. Kemungkinan pinnya belum tembus. Kalau sudah Anda tekan
tetapi masih tidak nyambung, maka coba periksa korespondensinya antar pin udah
1-1 atau belum. Kalau ternyata sudah benar dan masih gagal, berarti memang Anda
belum beruntung. Ulangi lagi sampai berhasil.
LAN TESTER – alat untuk memeriksa benar
tidaknya sambungan kabel. Untuk tipe straight jika benar maka led 1 sampai 8
berkedip.
Berikut adalah gambar dari bawah dari
ujung kabel UTP yang sudah dipasangi konektor dan berhasil dengan baik (urutan
pewarnaan pinnya ikut standar):
Dan kalau yang ini tidak standar, coba
perhatikan urutan warna pinnya, sangat tidak standar, tapi tetap saja bisa,
yang penting korespondensinya satu satu (khusus tipe straight):
Tipe Cross
Untuk tipe cross itu digunakan untuk
menyambungkan langsung antar dua PC, atau yang umumnya digunakan untuk
menyambungkan antar hub. (misalnya karena colokan di hubnya kurang). Cara
pemasangannya juga sebenarnya mudah, sama seperti tipe straight, pin yang
digunakan juga sebenarnya hanya 4 pin saja, yaitu pin 1, 2, 3 dan 6. Yang
berbeda adalah cara pasangnya. Kalau pada tipe cross, pin 1 disambungkan ke pin
3 ujung yang lain, pin 2 ke 6, pin 3 ke 1 dan pin 6 ke 2. Praktisnya begini,
pada ujung pertama Anda bisa susun pinnya sesuai standar untuk yang tipe
“straight”, sementara itu di ujung yang lain Anda susun pinnya sesuai standar
buat tipe “cross”.Masih bingung? Begini cara mudahnya:
Ujung pertama:
1.
Orange Putih
Orange
2. Hijau Putih
Biru
3. Biru Putih
Hijau
4. Coklat Putih
Coklat
Maka
di ujung Kedua:
1. Hijau Putih
Hijau
2.
Orange Putih
Biru
3. Biru Putih
Orange
4. Coklat Putih
Coklat
Sudah agak lebih mengerti? Jadi disini
posisi nomor 1, 2, 3 dan 6 yang ditukar. Nanti jika dites menggunakan LAN
tester, maka nantinya led 1, 2, 3 dan 6 akan saling bertukar. Kalau tipe
straight menyalanya urutan, sedangkan tipe cross ada yang lompat-lompat. Tapi
yang pasti harus menyalasemua setiap led dari nomor 1 sampai 8.OK, selamat
membangun jaringan komputer. Semoga Anda bisa berhasil sewaktu memasang
konektor pada kabelnya. Semoga ilmu ini berguna buat Anda, soalnya waktu dulu
penulis pertama kali membuat jaringan hasilnya lucu sekali, untuk mengupas
kabelnya penulis masih menggunakan cutter, padahal sudah ada fasilitasnya di
crimp toolnya. Tambah lagi ujung-ujungnya tiap kabel penulis kelupas lagi
menggunakan cutter, padahal yang betul tidak perlu dikupas satu-satu, biarkan
saja rata, karena nantinya apabila di ‘crimp tool’ maka pin tersebut
masing-masing akan tembus ke dalam kabelnya. Semoga Anda tidak melakukan hal
sama seperti penulis dulu. Demikian tulisan mengenai cara membuat sambungan
kabel UTP untuk jaringan komputer.
Selamat Mencoba
